離心泵是常用的水泵之一，作為水泵行業的從業人員，不管是水泵銷售還是技術或者售后，都應該對離心泵的安裝有一定的了解。離心泵的安裝需要比較詳細的計算，今天，我們上海申銀泵業的水泵專家就為大家簡單的介紹一下離心泵的安裝以及計算。

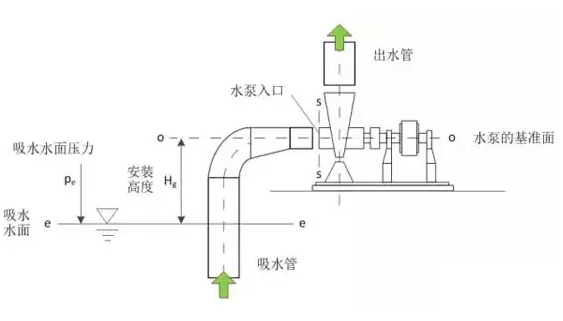

     為了避免汽蝕現象的發生，離心泵的安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式示意圖如下
：

泵的允許幾何安裝高度與多方面條件有關，公式如下：

式中：

　　[Hg]—泵的允許幾何安裝高度，m;(計算結果供設計時利用，實際安裝高度需低于允許安裝高度)

　　pe—吸水水面壓力，Pa;(為吸水水面的大氣壓，海拔越高大氣壓越低)

　　pv—飽和蒸汽壓力，Pa;(與水溫有關，水溫越高，飽和蒸汽壓力越高)

　　ρ—流體的密度，kg/m3;

　　g—重力加速度，9.81m/s2;

　　[NPSH]—水泵的允許汽蝕余量，m;(與水泵性能有關，廠家提供)

　　hw—吸入管路中的水頭損失，m。(與吸水管路設計有關，由設計人員確定)

　　由上式可知，海拔越高、水溫越高、允許汽蝕余量越大、進水管路水頭損失越大，允許幾何安裝高度越小。

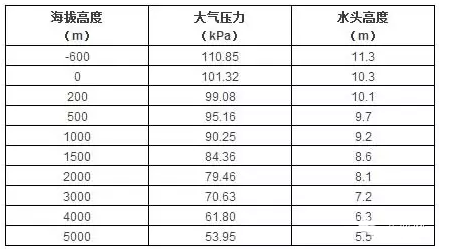

　　不同海拔時的大氣及對應的水頭高度見下表：

不同海拔時的大氣及對應的水頭高度

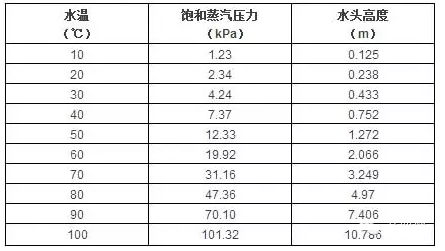

不同溫度時水的飽和蒸汽壓力計對應水頭高度見下表：

不同溫度時水的飽和蒸汽壓力計對應水頭高度

例：由泵樣本知某離心泵汽蝕余量為[NPSH]=3.29m，欲在海拔500m高度的地方工作，該地區夏季最高水溫為40℃，若吸水管的水頭損失為1m，則該泵在當?shù)氐倪\行幾何安裝高度[Hg]計算如下：

設吸水水面壓力為當?shù)卮髿鈮�，由表查得海�?00m處大氣壓頭9.7m，水溫40℃時，水的飽和蒸汽壓頭為0.752m，計算得：

[Hg]=9.7-0.752-3.29-1=4.658m

   看了上面的內容，大家有沒有學到更多的東西呢？如何安裝離心泵，希望能對大家有所幫助。如果有什么疑問或者建議，可以隨時發送郵件至我們公司企業郵箱sales@symade.cn，并關注我們上海申銀泵業制造有限公司官方網站：www.baiqiangzs.cn，或者關注我們公司官方微博：上海申銀泵業制造有限公司，我們會隨時為大家解答，并持續更新更多最新內容。
